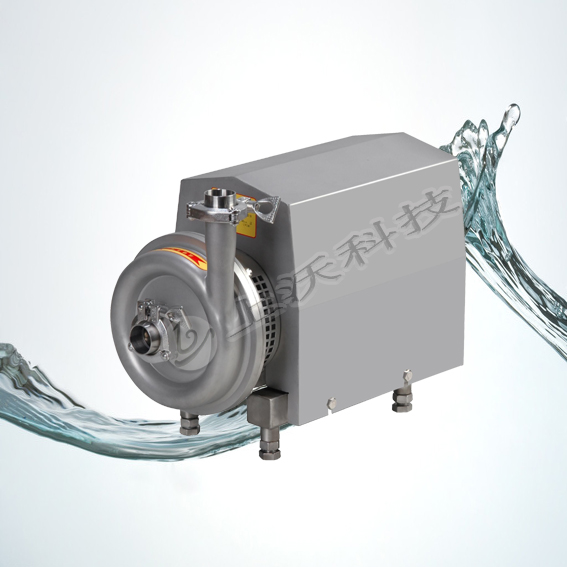

SCP型卫生级离心泵

简要描述：SCP型卫生级离心泵,主要外表面采用喷砂,镜面抛光处理,泵体全部采用304,316材质制成,连接方式采用快装,活接,法兰,皮管快接,等连接方式,叶轮为封闭式,尚开式,电机为国产,进口,防爆,ABB型。

产品型号：SCP型
产品产地：上海
更新时间：2012-05-03
访问量：4498

产品咨询联系我们

产品简介

产品说明：

SCP型卫生级离心泵, 主要外表面采用喷砂,镜面抛光处理,泵体全部采用304,316材质制成,连接方式采用快装,活接,法兰,皮管快接,等连接方式,叶轮为封闭式,尚开式,电机为国产,进口,防爆,ABB型,具体要求请来电咨询。

卫生级离心泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业的输送设备。吸取温度为80 ºC左右。其中高扬程泵适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

结构特点：

本系列泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。

底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。

本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。

在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316 或AISI304不锈钢制造。

机械轴封采用不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。

电机选用了“ABB”电机，防护等级IP55.F级缘、宽电压结构。

制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由工装夹具保证尺寸间隙。

轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。

本系列泵制作精细，不易结垢，适用于CIP清洗。

本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。

使用说明：

卫生泵安装时泵的位置低于吸入液面(如泵的安装位置高于吸入液面，开泵前需进行罐泵)。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，食品卫生。

泵的出口应安装一蝶阀，以控制流量。不要长期在超负荷情况下操作，以免损坏电动机。

泵使用完毕应进行CIP清洗，以防物料粘附。如无CIP则需人工清洗。清洗时先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的零件，再用清水冲洗，洗干净后再按先后顺序安装好。

使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。

技术参数：

型号	流量 (吨/小时)	扬程 (米)	电机功率	进出口径	外形尺寸 (长×宽×高)	中心高度
SCP-3-15	3	15	0.75	38/32	480×200×345	200
SCP-3-24	3	24	1.1	38/32	480×200×345	200
SCP-5-24	5	24	1.5	51/38	496×250×370	215
SCP-5-36	5	36	2.2	51/38	496×250×370	225
SCP-10-24	10	24	2.2	51/38	515×275×380	225
SCP-10-36	10	36	3	51/38	515×275×380	245
SCP-15-24	15	24	3	51/51	600×300×415	245
SCP-15-36	15	36	4	51/51	600×300×415	245
SCP-20-24	20	24	4	63/51	600×300×415	245
SCP-20-36	20	36	5.5	63/51	700×320×425	265
SCP-30-24	30	24	5.5	63/63	700×320×425	265
SCP-30-36	30	36	7.5	63/63	700×320×425	265
SCP-40-24	40	24	7.5	76/63	780×350×435	265
SCP-40-36	40	36	11	76/63	820×380×445	265

应用领域：
药品：输液、蒸馏水、高纯水、含颗粒(3-6毫米)的中药液体、浸出液。化妆品：染料、酒精、香精油。
饮料：酒精、白酒、啤酒、麦芽汁、发酵液、果汁饮料、带颗粒饮料。
乳品：乳清、奶油、牛奶、糖液
其他：糖果业、焙烤业、化工领域等。

选型说明：
流量：选用性能曲线表中中间段为宜。
工作温度：-20－100℃(灭菌温度133℃)。
工作环境与介质：确定是否需要防爆。
工作条件：卫生离｀b泵属高低液位几水平输送，
非自吸型。 (自吸型选用自吸泵)
泵体材质：根据介质要求316L与304选择。
密封材料：标准橡胶密封圈为硅橡胶，根据介
质选择氟橡胶，三元乙丙，聚四氟，丁晴。

叶轮直接电机主轴上，安装简便，精度高同心度，解决了震动，不但提高泵的强度，而且避免了传统叶轮与轴复杂的装配。精确间隙，优化的性能。
选用通用全不锈钢机械密封。密封面用碳化硅一硬质合金，耐压耐磨无掉粉末。
加深叶进口腔提高了泵的进口特性。
加速排放阀，可以使泵腔的残留液排放，回收做到无残留。
物料接触部位选用不锈钢316L或304(供选择)，与产品接触面圆滑光洁，不残留。表面粗糙度达RA＜0.28um，机械抛光或电解抛光。

设计与结构特点：
卫生级离心泵在设计上解决另外振动，密封维修费用大等问题。

一体式叶轮减少轴与轮毂之间间隙死角与密封问题。

—体式叶轮轴同心度、提高机械密封实用寿命。

叶轮的独特设计：
叶轮与轴套是一体精密铸造，直接装电机输出轴上，强度、刚度大，·设计独特，安装简便，精度高保证同心度，解决了振动，提高泵的强度，即使在恶劣的操作条件下，保持对中、振动小；密封的寿命长。
叶轮与轴套是一体精密铸造，解决叶轮与轮毂磨损
叶轮效率高
叶轮是精密铸造，没有裂隙，破口的死角
轴套为后端加深叶轮进口腔，提高了泵的进口特性，避免气蚀。叶轮为开式，使清洗方便。
