使用注意事项
Ø打开油桶灌装孔盖，将本插桶泵插入并拧器。输入油管一
Ø将减压阀调节旋钮退出锁紧位置（即向后退出）将气管接
Ø打开空压机出气阀门（或管路气阀），使压缩气经气管、
使用范围

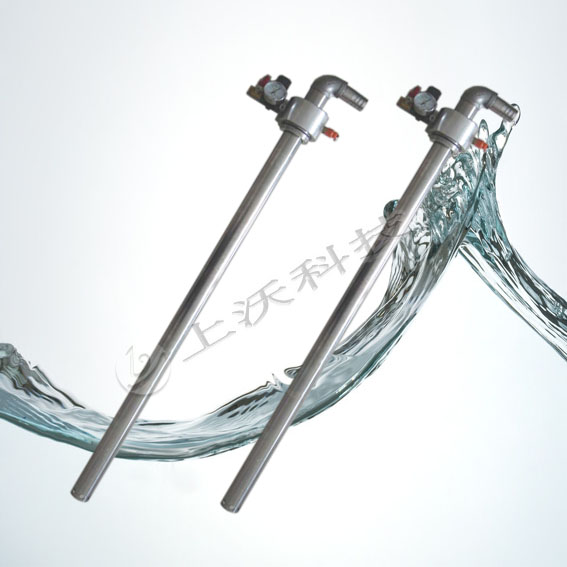

本气动插桶泵以压缩空气为动力，用以抽取各种器内液体，适合于易燃易爆挥发性很强的油类、溶剂，具有轻巧方便，
安全注意事项
由于本产品采用气压式原理，桶内必须冲入压缩空气，液体才能被抽出，压力越高抽取速度越快，但桶体内的耐压程度，压力过高会造成桶体爆裂，故使用气动插桶泵必须严格遵守下列各项要求。
1、使用本插桶泵的储液桶耐压必须高於本插桶泵的工作压力3倍。
2、使用前应检查安全阀是否灵活（可拉动扣环进行检查），使用中减压阀压力表达到0.03MPa时安全阀应工作（即小孔应放气），如有异常应停止使用并检修。
3、使用时应严格按本说明书，“使用方法”步骤操作，特别注意减压阀压力表指针不得大于0.025MPa，以免发生意外。如压力偏高应及时逆时针方向转动减压阀调节旋钮，或拉动安全阀如环使压力下降。
4、使用时不得随意敲打本插桶泵，以免漏气或减压阀失灵，安全阀失控造成意外。
5、压力表应按计量要求定期检定。
性能参数
产品名称
|
型号
|
进出口径
mm
|
功率
W
|
流量
L/min
|
扬程 M
|
密封材料
|
泵管材质
|
配套电机 电压220V
|
电动插桶泵
|
ZD-A | 50/25
|
900 | 150 | 10 | 氟橡胶 | 304/316L | 防爆电机 |
ZD-A-W |
50/25 | 900 | 150 | 10 | 无轴封 | 304/316L | ||
ZD-A-G |
50/25 | 900 | 120 | 20 | 无轴封 | 304/316L | ||
| ZD-A-II-W | 42/25 | 900 | 100 | 7 | 无轴封 | 304/316L | ||
| ZD-B | 50/25 | 900 | 150 | 10 | 丁晴橡胶
|
铝合金 | ||
| ZD-C(塑料桶泵) | 42/25 | 900 | 120 | 10 | 无轴封 | RPP工程塑料 | ||
| 电动插桶泵 | ZD-1 |
50/25
|
750 | 120 | 7 | 氟橡胶/无轴封 | 304/316L | 普通电机 |
| ZD-2 | 50/25 | 750 | 120 | 7 | 丁晴橡胶
|
铝合金 | ||
| ZD-3 | 42/20 | 550 | 100 | 7 | 氟橡胶/无轴封 | 304/316L | ||
| ZD-4 | 42/20 | 550 | 100 | 7 | 丁晴橡胶
|
铝合金 | ||
| ZD-5 | 50/25 | 1100 | 150 | 10 | 氟橡胶 | 304/316L | ||
| ZD-5-W | 50/25 | 1100 | 150 | 10 | 无轴封 | 304/316L | ||
| ZD-5-G | 50/25 | 1100 | 120 | 20 | 无轴封 | 304/316L | ||
| ZD-6 | 50/25 | 1100 | 150 | 10 | 丁晴橡胶
|
铝合金 | ||
| ZD-7(润滑油泵) | 42/25 | 1100 | 100 | 7 | 丁晴橡胶
|
铝合金 | ||
| ZD-8(塑料桶泵) | 42/25 | 750 | 120 | 7 | 无轴封 | RPP工程塑料 | ||
调速插桶泵
(可调节流量扬程) |
HD-SS304
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 304不锈钢 | 可调速
普通电机 |
HD-SS316
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 316L不锈钢 | ||
HD-PP
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | RPP工程塑料 | ||
HD-PVDF
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 聚偏氟乙烯 | ||
HD-SS304-Ex
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 304不锈钢 | 可调速
防爆电机 |
|
HD-SS316-Ex
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 316L不锈钢 | ||
HD-PP-Ex
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | RPP工程塑料 | ||
HD-PVDF-Ex
|
42/25 | 825 | 130/60 | 10/20 | 无轴封 | 聚偏氟乙烯 | ||
电动油桶泵 |
ZDY-1 |
53/20
|
120
|
40
|
3
|
丁晴橡胶
|
铝合金
|
普通电机 |
ZDY-2 |
53/20
|
120
|
40
|
3
|
氟橡胶/四氟
|
304不锈钢
|
||
ZDY-3 |
53/20
|
180
|
60
|
7
|
丁晴橡胶
|
铝合金
|
||
ZDY-4 |
53/20
|
180
|
60
|
7
|
氟橡胶/四氟
|
304不锈钢
|
||
YBYB-40L
|
53/20
|
120
|
40
|
3
|
丁晴橡胶
|
铝合金
|
防爆电机 | |
YBYB-40P
|
53/20
|
120
|
40
|
3
|
氟橡胶/四氟
|
304不锈钢
|
||
YBYB-60L |
53/20
|
180
|
60
|
7
|
丁晴橡胶
|
铝合金
|
||
YBYB-60P
|
53/20
|
180
|
60
|
7
|
氟橡胶/四氟
|
304不锈钢
|
||
产品名称
|
型号
|
进出口径
mm
|
供气压力
Mpa
|
流量
T/H
|
扬程
m
|
密封材料
|
材质
|
适用范围
|
气动浆料泵
(适合油桶)
|
ZQY-0.8T
|
51/32
|
0.3-1.0
|
0.8
|
0-100
|
四氟
|
304不锈钢
|
高粘度12万 CPS/25℃ 浆料液体
|
ZQY-1.2T-1
|
55/32
|
0.3-1.0
|
1.2
|
0-100
|
四氟
|
304不锈钢
|
||
ZQY-3.2T-1
|
55/32
|
0.3-1.0
|
3.2
|
0-100
|
四氟
|
304不锈钢
|
||
气动浆料泵
|
ZQY-1.2T-2
|
60/32
|
0.3-1.0
|
1.2
|
0-100
|
四氟
|
304不锈钢
|
|
ZQY-3.2T-2
|
72/38
|
0.3-1.0
|
3.2
|
0-100
|
四氟
|
304不锈钢
|
||
ZQY-5T
|
88/50
|
0.3-1.0
|
5
|
0-100
|
四氟
|
304不锈钢
|
||
气动油桶泵
|
ZQY-25
|
25/25
|
0.03
|
40L/min
|
5
|
氟橡胶/四氟
|
304不锈钢
|
无粘度液体 |
ZQY-40
|
40/40
|
0.03
|
70L/min
|
5
|
氟橡胶/四氟
|
304不锈钢
|
||
| 气动插桶泵 | QYB-40P | 53/20 | 0.5-0.7 | 40L/min
|
3 | 四氟 | 304不锈钢 | 无粘度液体 |
